ID zasilacza DELL Jeśli twój laptop DELL nie rozpoznaje poprawnie podłączonego zasilacza, i upewniłeś się, że przyczyna leży po stronie zasilacza, to powody takiego stanu rzeczy mogą być już tylko dwa. Uszkodzenie środkowej żyły kabla zasilającego DC, lub niesprawność układu ID zasilacza. Laptopy Dell'a rozpoznają rodzaj podłączonego zasilacza odczytując zawartość pamięci DS2501 zainstalowanej w zasilaczu. Maxim (Dallas) produkuje te pamięci w kilku obudowach. W zasilaczach Dell'a spotkałem ich pięć rodzajów.

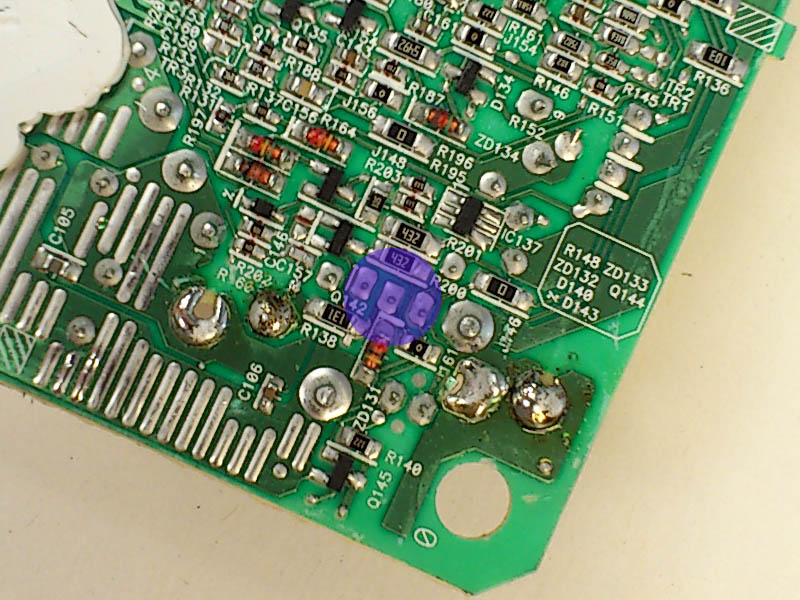

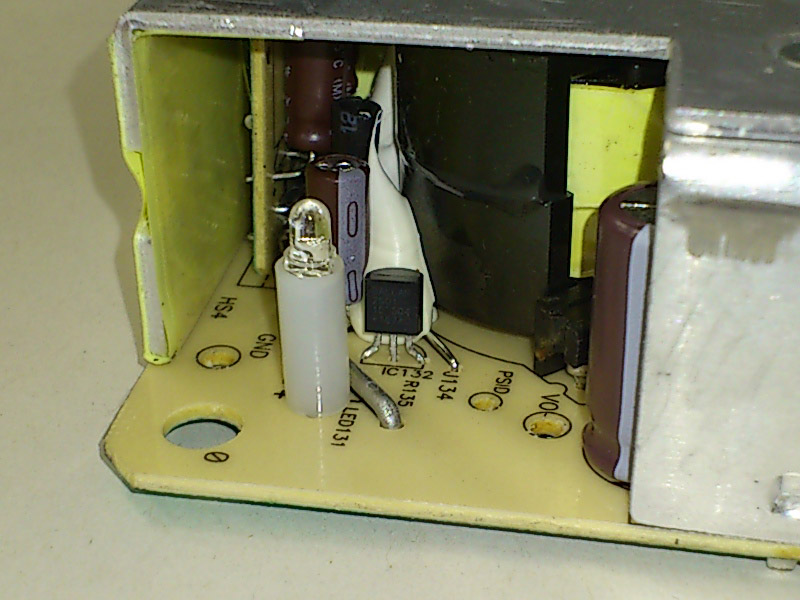

ID zasilacza DELL Przykładowe rozwiązanie przedstawiają zdjęcia obok. W tej wersji zasilacza pamięć ma oznaczenie IC132.
  • MOD PSID02 T
  • MOD PSID02 B
  • MOD PSID03 T
  • MOD PSID03 B
  • MOD PSID04 B
  • MOD PSID04 T
  • MOD PSID05 B
  • MOD PSID05 T
  • MOD PSID02 T
  • MOD PSID02 B
  • MOD PSID03 T
  • MOD PSID03 B
  • MOD PSID04 B
  • MOD PSID04 T
  • MOD PSID05 B
  • MOD PSID05 T
Sygnał identyfikacji to PSID (Power Source ID). Aplikacja pamięci jest nieskomplikowana, a naprawa zasilacza banalnie prosta. Najczęściej polega na wymianie układu DS2501. Nie jest on jednak dystrybuowany. W praktyce korzystam z dostępnych wersji układu DS2502 (TO-92, SO8, SOT-23), lub w przypadku obudowy nieosiągalnej w handlu, niewielkiego moduł emulującego cały układ ID. Oczywiście pamięć należy wcześniej zaprogramować danymi odpowiednimi dla mocy naprawianego zasilacza (45, 65, 90, 130, 150, 210, 240, 330 watów).

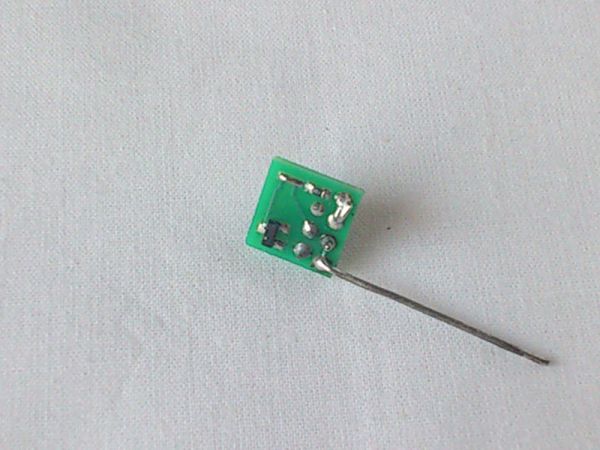

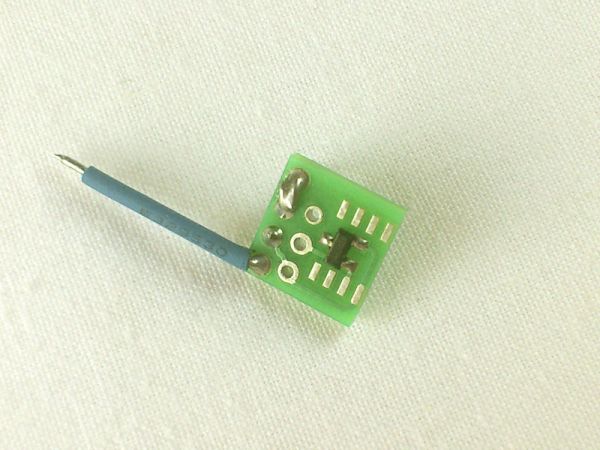

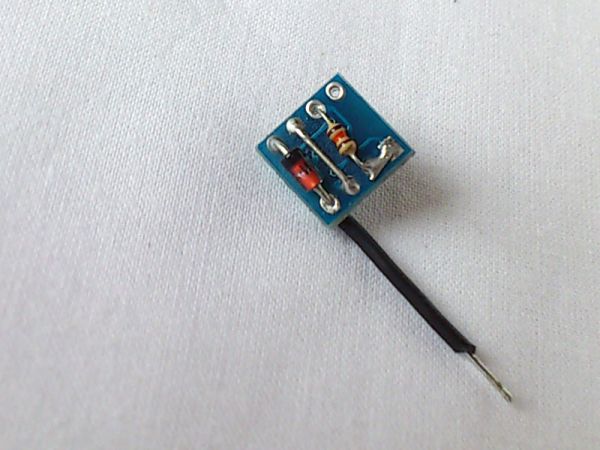

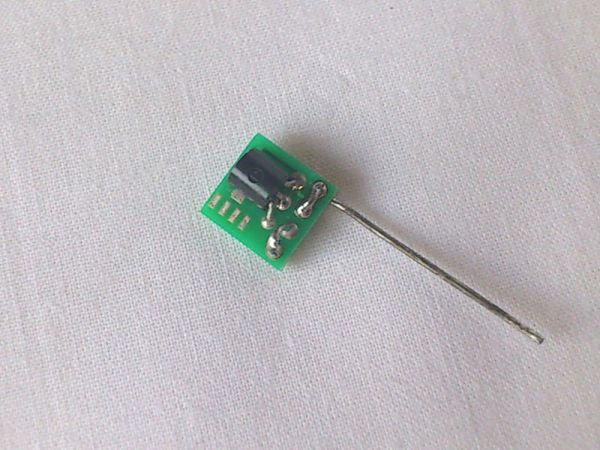

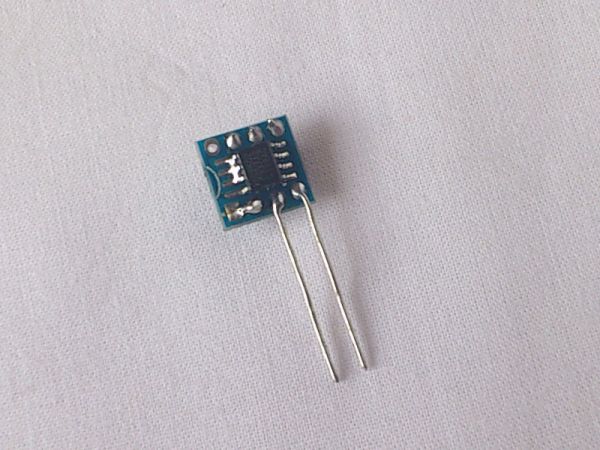

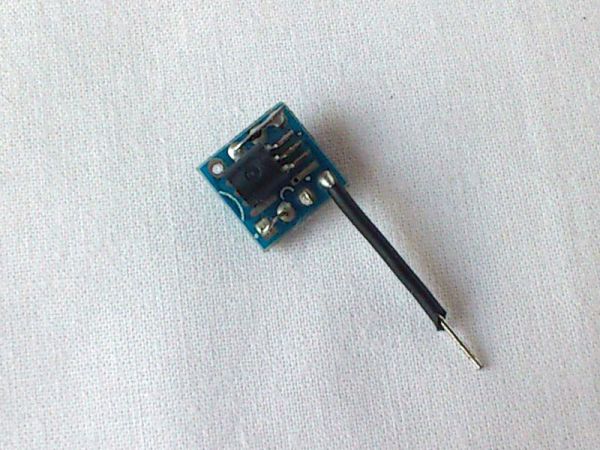

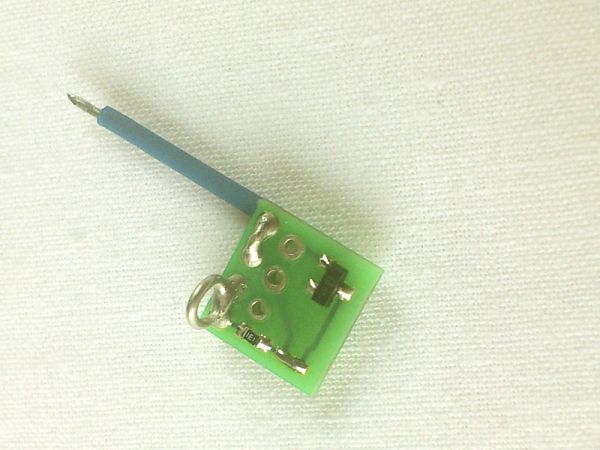

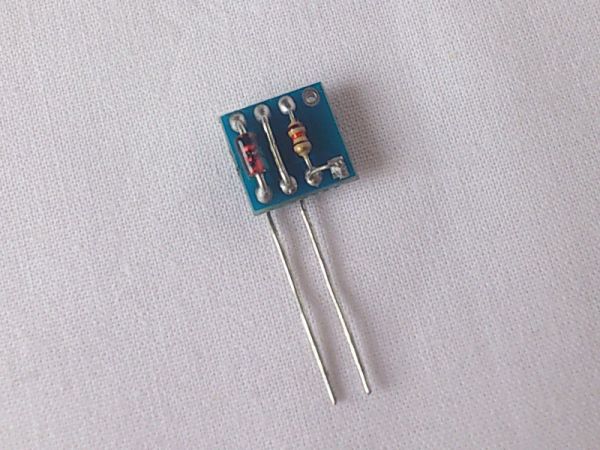

Zaprogramowane pamięci oraz wspomniany moduł (pozwalający także przystosować do wspołpracy z Dell'ami "zwykłe" zasilacze) jest częścią naszej oferty. Przedstawione powyżej zdjęcia prezentują moduły dotychczas wykorzystywane do rozwiązywania opisanego problemu.
